Объединение систем "Риф Ринг-701" и "Риф Стринг-200" с системой Lonta-202. Вариант 1

1. Возможные задачи:

Задача 1. Как включить объектовые приборы семейства "Риф Стринг-200" и "Риф Ринг-701" в систему Lonta-202?
Задача 2. Как осуществить подключение развернутых ранее узлов систем "Риф Стринг-200" и "Риф Ринг-701" в охранную сеть, строящуюся на базе системы Lonta-202, без замены оборудования, уже находящегося в эксплуатации на охраняемых объектах?
Задача 3. Как увеличить дальность передачи тревожных извещений от систем "Риф Стринг-200" и "Риф Ринг-701" до 50 км?

2. Решение поставленных задач

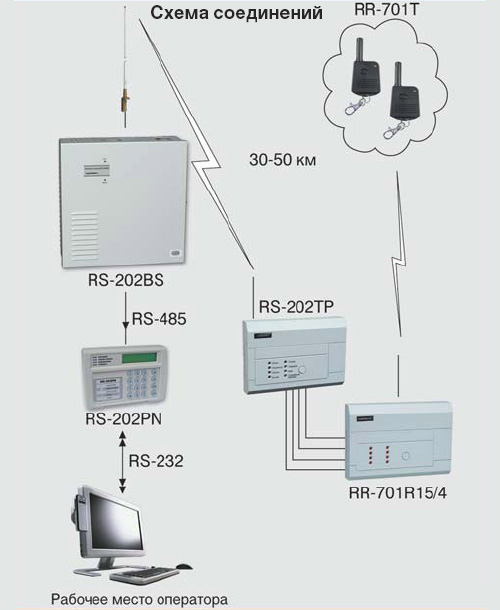

Объединение систем "Риф Ринг-701", "Риф Стринг-200" с системой Lonta-202 осуществляется с помощью приемника RR-701R15/4. Он принимает тревожные извещения от передающих устройств систем RR-701 и RS-200 (например, носимые радио кнопки RR-701T), до четырех предающих устройств на один приемник. Приемник RR-701R15/4 подключается к передатчику RS-202TP, который передает тревожные извещения на базовую станцию (БС). Соединение происходит путем подключения четырех релейных выходов приемника RR-701R15/4 к четырем шлейфам передатчика RS-202TP. При получении тревоги релейный выход приемника RR-701R15/4 перейдет в противоположное состояние (если был нормально замкнутым, станет нормально разомкнутым, и наоборот), что приведет к КЗ или обрыву шлейфа передатчика RS-202TP, который в свою очередь передаст тревогу на БС.

3. Действия по подключению

Для подключения систем "Риф Ринг-701" и "Риф Стринг-200" к системе Lonta-202 необходимо выполнить следующие действия:

1) Обучить приемник RR-701R15/4 передающим устройствам систем "Риф Ринг-701" и "Риф Стринг-200" (согласно руководствам по эксплуатации).
2) Обучить передатчик RS-202TP в пульт централизованного наблюдения RS-202PN (согласно руководствам по эксплуатации).
3) Подключить четыре релейных выхода приемника RR701R15/4 к четырем шлейфам передатчика RS-202TP (каждое реле будет нарушать свой шлейф).
4) Нормально разомкнутый (НР) выход реле подключаются параллельно к шлейфу совместно с оконечным резистором, нормально замкнутый (НЗ) подключаются к шлейфу последовательно с оконечным резистором.

4. Примеры применения и использования:

• передача тревожных извещений от носимых радио кнопок RR-701T на большое расстояние (до 50км);
• подключение ранее используемых систем "Риф Ринг-701" и "Риф Стринг-200" к системе Lonta-202.
