Коммуникация системы Lonta-202 c системой Infinite, производства компании Electronics Line 3000LTD

1. Возможные задачи:

Задача 1. Как передать извещения от системы Infinite по радиоканалу, не требующему регистрации?
Задача 2. Как передавать все извещения от системы Infinite на большие расстояния (до 50 км)?
Задача 3. Как осуществить коммутацию системы Infinite с РСПИ Lonta-202 (прежнее название "Риф Стринг-202")?

2. Решение поставленных задач

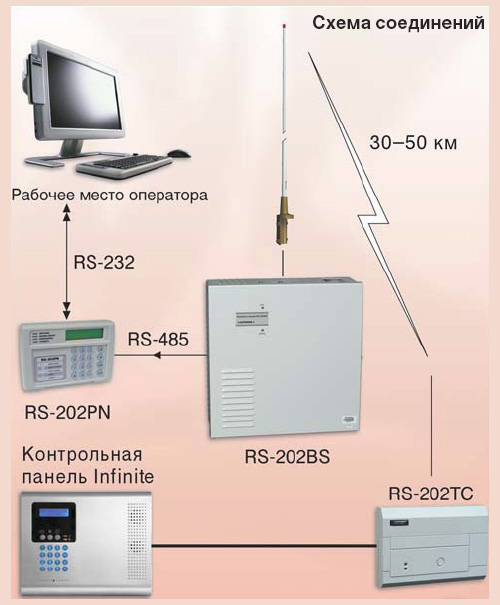

Для коммутации системы Infinite с системой Lonta-202, необходимо использовать передатчик-коммуникатор RS-202TC, который подключается к модулю коммуникатора PSTN. Выход коммуникатора PSTN, предназначенный для автодозвона по телефонной линии, подключается к входу передатчика RS-202TС.

3. Действия по подключению:

Для подключения системы Infinite к системе Lonta-202 необходимо выполнить следующие действия:

1) Обучить передатчик RS-202TС в пульте централизованного наблюдения RS-202PN (согласно руководствам по эксплуатации).
2) Подключить выход "Телефонная линия" на коммуникаторе PSTN к входу передатчика RS-202TC с контактами TIP – RING.
3) Настроить коммуникатор PSTN (согласно руководству по эксплуатации Infinite и руководству по эксплуатации RS202TC в разделе "Общие рекомендации по программированию панелей"). Настройка коммуникатора PSTN производится при помощи программы Electronics Line RP или при помощи встроенного пульта:

• введите телефонный номер, на который будет дозваниваться панель (Направление 1 N1234);
• выберите формат сообщений Contact ID;
• выберите тип связи: PSTN;
• в меню Связь, отключить ожидание тона;

4) Извещения, переданные RS-202TС, можно обработать на ПЦН (пульт централизованного наблюдения) или на компьютере с помощью ПО.

4. Примеры применения и использования:

• передача тревожных извещений от системы Infinite по радиоканалу, не требующему разрешения;
• подключение ранее используемых систем Infinite к системе Lonta-202;
• передача тревожных извещений на расстояние до 50 км.
