Пример соединения нескольких территориально распределенных базовых станций на один ПЦН при помощи преобразователей интерфейса фирмы МОХА

Существует несколько способов соединения территориально распределенных комплектов приемного оборудования на один пульт централизованного наблюдения. Описанный ниже способ показывает возможность такого решения, основываясь на использовании протокола TCP/IP. В случае, когда прокладка проводных линий между БС и ПЦН невозможна или длина линии связи превышает допустимую (более 1000м), возможно использование преобразователей интерфейса RS-485 в Ethernet (TCP\IP) фирмы MOXA, например модель NPort 5230.

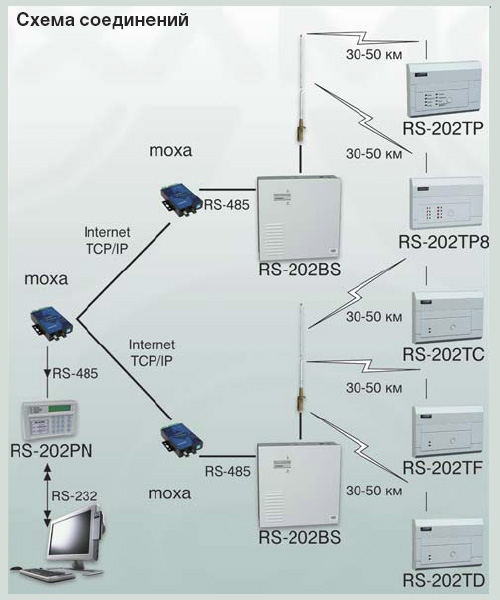

Базовые станции систем Lonta передают информацию на пульт централизованного наблюдения RS-202PN по протоколу RS-485. С помощью оборудования производства компании MOXA Technologies Inc. существует возможность преобразовать интерфейс RS-485 в Ethernet, а затем по сети Интернет (протокол TCP\IP) передать информацию от одного преобразователя к другому. На приемной стороне интерфейс Ethernet преобразуется в интерфейс RS-485, по которому данные передаются в пульт централизованного наблюдения RS-202PN.



Для подключения БС к ПЦН через Интернет необходимо выполнить следующие действия:

1) Выход БС по интерфейсу RS-485 подключить к преобразователю фирмы MOXA.
2) На приемной стороне выход преобразователя MOXA подключить к ПЦН через интерфейс RS-485.
3) Настроить преобразователи MOXA для работы со статическим IP-адресом (статический IP-адрес необходим на приемном преобразователе МОХА) в соответствии с инструкциями к преобразователю.
4) Обязательные настройки преобразователя MOXA для передачи по интерфейсу RS-485: скорость передачи данных – 2400 b\с, количество бит данных – 8, количество стоповых бит – 1.
5) Прописать IP-адрес приемного преобразователя MOXA в передающий преобразователь МОХА. Если передатчиков несколько, то IP-адрес приемного преобразователя MOXA прописывается во все передающие преобразователи MOXA. Если приемных преобразователей MOXA несколько, то все IP-адреса приемных преобразователей MOXA прописываются в передающий преобразователь MOXA. При использовании такого решения количество приемных базовых станций неограниченно, что позволяет охватить с помощью одного ПЦН территорию, в несколько раз превышающую технические возможности одной системы (мониторинговый центр).
